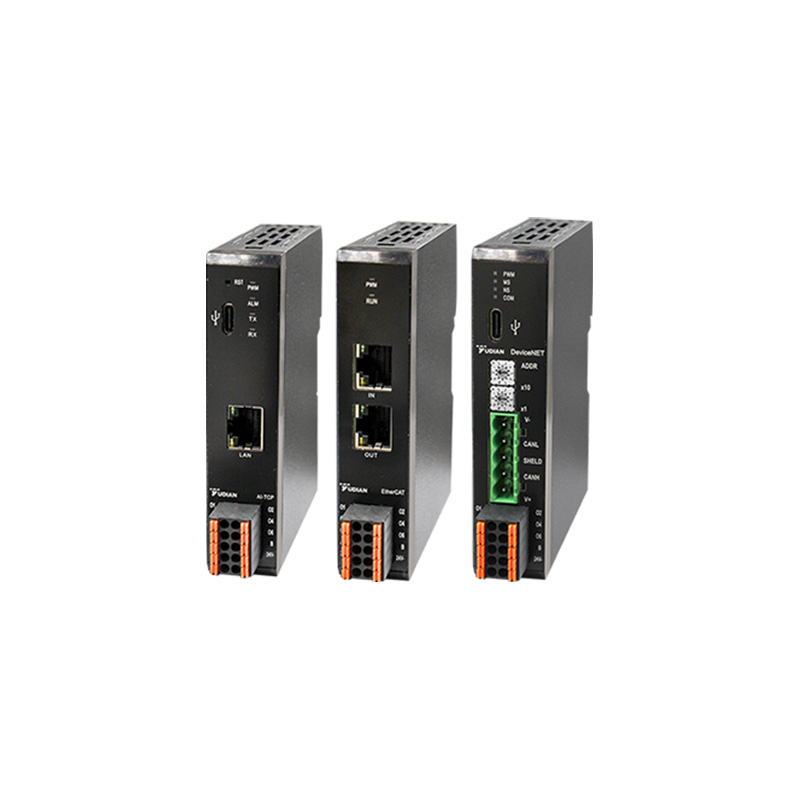

AI系列多功能通信控制器

TCP多功能通信控制器：

将AIbus协议转换为Modbus-TCP协议



EtherCAT多功能通信控制器：

将Modbus-RTU协议转换为EtherCAT协议



DeviceNET多功能通信控制器：

将Modbus-RTU协议转换为DeviceNet协议


TCP多功能通信控制器：

1、默认版本用于将AIbus协议转换为Modbus-TCP协议。

2、基于DIN导轨和底部总线端子设计，AI-TCP1默认版本支持连接36路AIbus仪表；AI-TCP2具备2个RS485端口（第二路RS485接口为普通端子），默认版本可连接多达72路AIbus仪表。

3、AI-TCP1-RTU、AI-TCP2-RTU可用于连接Modbus-RTU协议的8xx8系列仪表，将Modbus-RTU协议转为Modbus-TCP协议，AI-TCP1-RTU*多可支持12台8xx8仪表，AI-TCP2-RTU有双串口*多支持24台8xx8仪表。下单*好备注一下特殊连接的仪表。

4、AI-TCP1支持透传模式。

5、具有光电隔离、扩展通信距离、加快采集速度等功能。

6、内置7个socket，*多可同时支持7个上位机同时访问。

7、默认为24VDC供电（型号后缀-24VDC）。



EtherCAT多功能通信控制器：

1、用于将Modbus-RTU协议转换为EtherCAT协议。

2、基于DIN导轨和底部总线端子设计，AI-EtherCAT8支持连接8路AI仪表（需支持Modbus协议）或1台8x88或2台8x48；AI-EtherCAT16支持连接16路AIbus仪表或2台8x88或4台8x48；AI-EtherCAT32支持4台8x88。

3、具有光电隔离、扩展通信距离、加快采集速度等功能。

4、默认为24VDC供电（型号后缀-24VDC）。



DeviceNET多功能通信控制器：

1、可将Modbus-RTU协议转换为DeviceNet协议，支持Modbus-RTU协议下的3条指令（03H，06H，10H）。

2、基于DIN导轨和底部总线端子设计，通过底部RS485接口可与多台ModbusRTU从站设备连接。

3、可通过专用配置软件灵活配置Modbus-RTU寄存器，和映射DeviceNET内存地址，以实现多个Modbus设备与主机之间的数据通信；采用开放五针可插拔端子。

4、DeviceNet 通讯波特率：125K、250K、500K可选；支持*多512字节输入和512字节输出。
