    宇电温控仪表在炼油行业的工程案例

    2020-08-31 08:39:10  来源:厦门宇电自动化科技有限公司

    摘要:本文以我公司应用案例为例,介绍宇电AI智能温控仪表在我公司石油库区油浆线电加热器设备上的应用,例如,在整个电加热设备中对温度精确控制的重要作用。通过实际生产运行证明宇电公司的AI智能温控仪表在温度控制方面具有控制精准、高稳定性和操作方便等特点,有效控制了油浆的温度,保证了产品质量,节约了成本。

    关键词:AI智能温控器,电加热器

    Application ofYuDianAI Instrument in Electric Heating Equipment in Oil Refining Factory

    Author: Zhang Dongmin

    Abstract:Taking my companyundefineds application case as an example, this paper introduces the application ofyudianAI instrument on the oil slurry electric heater equipment in my companyundefineds oil reservoir area. This paper introduces the important role ofyudianAI instrument in the accurate control of temperature control in the entire electric heating equipment. Through the actual production and operation, it is proved that the AI instrument of YuyudianCo., Ltd. has the characteristics of precision, high stability, and convenient operation in terms of temperature control. It effectively controls the temperature of the slurry, ensures the quality of the product, and saves costs.

    Key words:AI thermostat, electric heater



    0  引言

    随着工业自动化发展,温度控制、压力控制等自动控制成为了检测控制一个设备运行好坏重要指标,然而如何选择一种好的设备尤为重要。在当今对自动化程度要求越来越高,对高精度控制越来越严,尤其是重要设备温度控制、压力控制、流量控制等等。随着温度控制设备的增多,自动控制显得越来越重要,目前我公司引进了一套电加热器设备,专门用来控制油浆线温度,为达到控制质量、节约成本,我们选用宇电AI智能温控仪,用来控制当前温度指标。由于原来我们用了很多宇电温控设备,而且设备运行10余年质量没出过问题,所以此次选择了宇电AI高精度智能温控仪表来控制油浆的温度。

    1  AI高精度人工智能温控器[1]设计要求

    1.1  主要技术参数

    1.1.1方案介绍及工艺操作说明

    公司伴热方案采用的是集肤效应电伴热,电伴热功率180W/m,其工作原理:一种基于电流的集肤效应及邻近效应原理的电伴热系统。是交流电流通过碳钢导体时电流逐渐趋肤在导体表面的一种现象,而邻近效应是一对通以反向等电流电体间的一种电磁现象,在加热管中的电缆和加热管间通以电流时,加热管上电流逐渐趋肤在加热管内壁,而正是这薄薄的内壁产生的焦耳热来满足伴热的需要。优缺点:1.集肤电缆本身不发热,只承受电压和集肤发热管上发出来的热量,(在同等伴热温度下,集肤电缆芯线上温度要比串联带低 30~50 度);使用寿命长,可达 20~30 年。2. 由于发热管接地,所以发热管不带电,安全性较高。3. 单点伴热距离长,一个电源点伴热距离可达二十公里以上,且控制点少,易于管理。4. 结构坚固,整个系统不容易损坏;加热管由于采用金属材料,使用寿命长。5. 集肤热管与主管道采用点焊,中间缝隙嵌入导热胶泥,热量传递快,热管与主管线温差低,节约能耗。

    1.1.2集肤效应电伴热电路和温度控制

    根据管线伴热设计参数计算出需要功率,当有电流流过伴热管道时,在工艺管道上设置温控器;当温度低于维持温度时,温控器触点闭合输出使线圈闭合通电动作,从而达到加热目的。二次原理图如下:

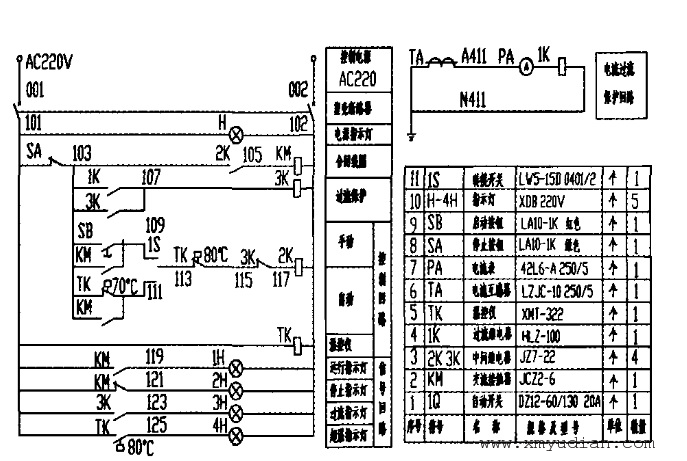

    图1电伴热二次原理图




    本系统中宇电AI智能温控器共有8路温度器,控制现场8路加热设备,每一路对应每一个操作按钮,操作按钮打自动后,根据温控器设定温度自动加热停止,操作方便简单,整个温度显示、操作情况可在DCS控制室监控显示,方便安全,全过程监控。避免每一路电加热故障引起整个管道介质温度。通过宇电AI智能温控器进行控制,精度要求高,精确到0.01度,设定好温度后,自动进行加热。使用简单,操作维护方便。

    2、设备配置

    2.1硬件配置

    整套设备有GGD控制柜两个,电流电压表、加热器、宇电AI高精度智能温控器等组成,这里只简要介绍AI高精度智能温控器。

    2.2宇电AI高精度智能温控器主要特点

    2.2.1主要特点:

    宇电AI高精度智能温控器-0.05级精度调节,测量精确,性能卓越的调节器,适用于按一定时间规律自动改变给定值进行精密测量与控制的场合,程序段数高达180段,主要应用分析仪器、恒温等设备上。输入可选热偶、热阻、电压及电流等;分辨力达0.001℃;采用选进模块化结构,提供丰富输出规格;个性化设计操作方便、易学易懂;采用先进人工智能PID算法,无超调,具备自正鼎;具有手自动勿扰切换功能;可作为下位机使用;抗干扰性能符合严酷工业条件下电磁兼容的要求;具有停电处理,测量值启动及准备、曲线拟合、运行多条曲线的功能;用户可对给定范围内测量值进行二次校正与非线性补偿,以实现高精度测量。

    2.2.2宇电AI高精度智能温控器操作介绍

    本系统中宇电AI高精度智能温控器共有8路温度器,控制现场8路加热设备,每一路对应每一个操作按钮,操作按钮打自动后根据温控器设定温度自动加热停止,操作方便简单,整个温度显示、操作情况可在DCS控制室监控显示,方便安全,全过程监控。避免每一路电加热故障引起整个管道介质温度,本操作可依据温控器操作手册简单设定,具体操作不在阐述,只需要设定油浆线需要恒定温度即可。

    3  结论

    通过一年多实践运行证明,宇电AI温控仪表控制温度精准,而且无任何故障,有效保障了质量可靠性。提高了生产效率和质量,节约了电的成本。从运行过程中来看AI智能温控器具有控制精度高,安全性能好、容易操作、功能强大等特点。

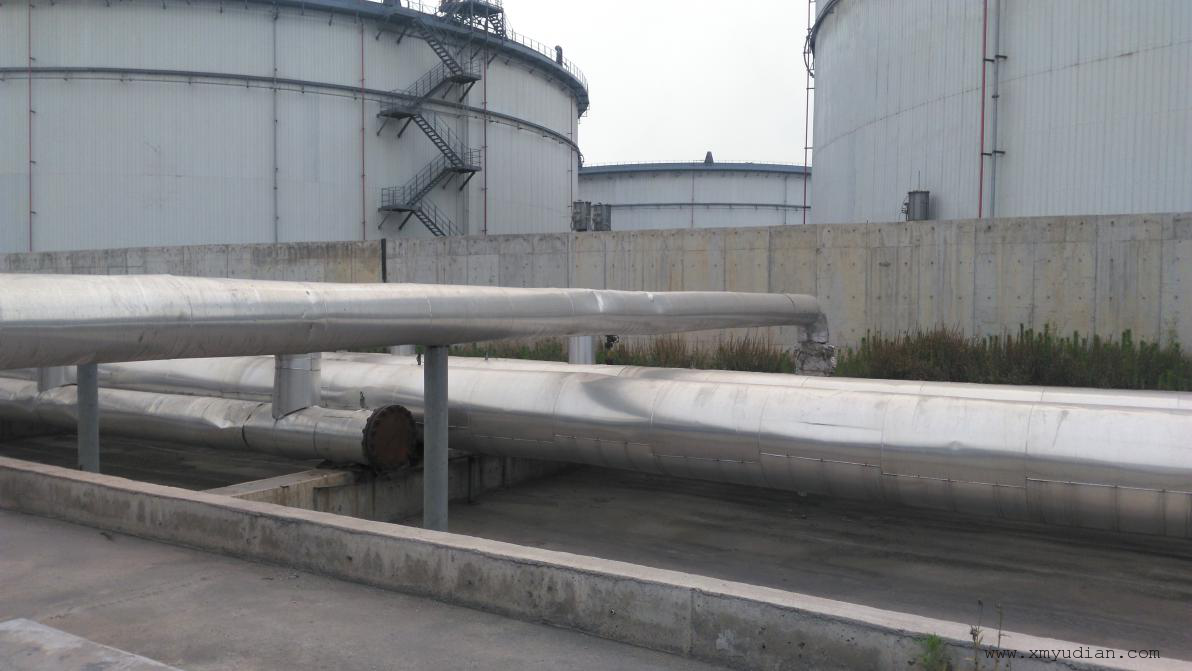

    图2厂区图

    .

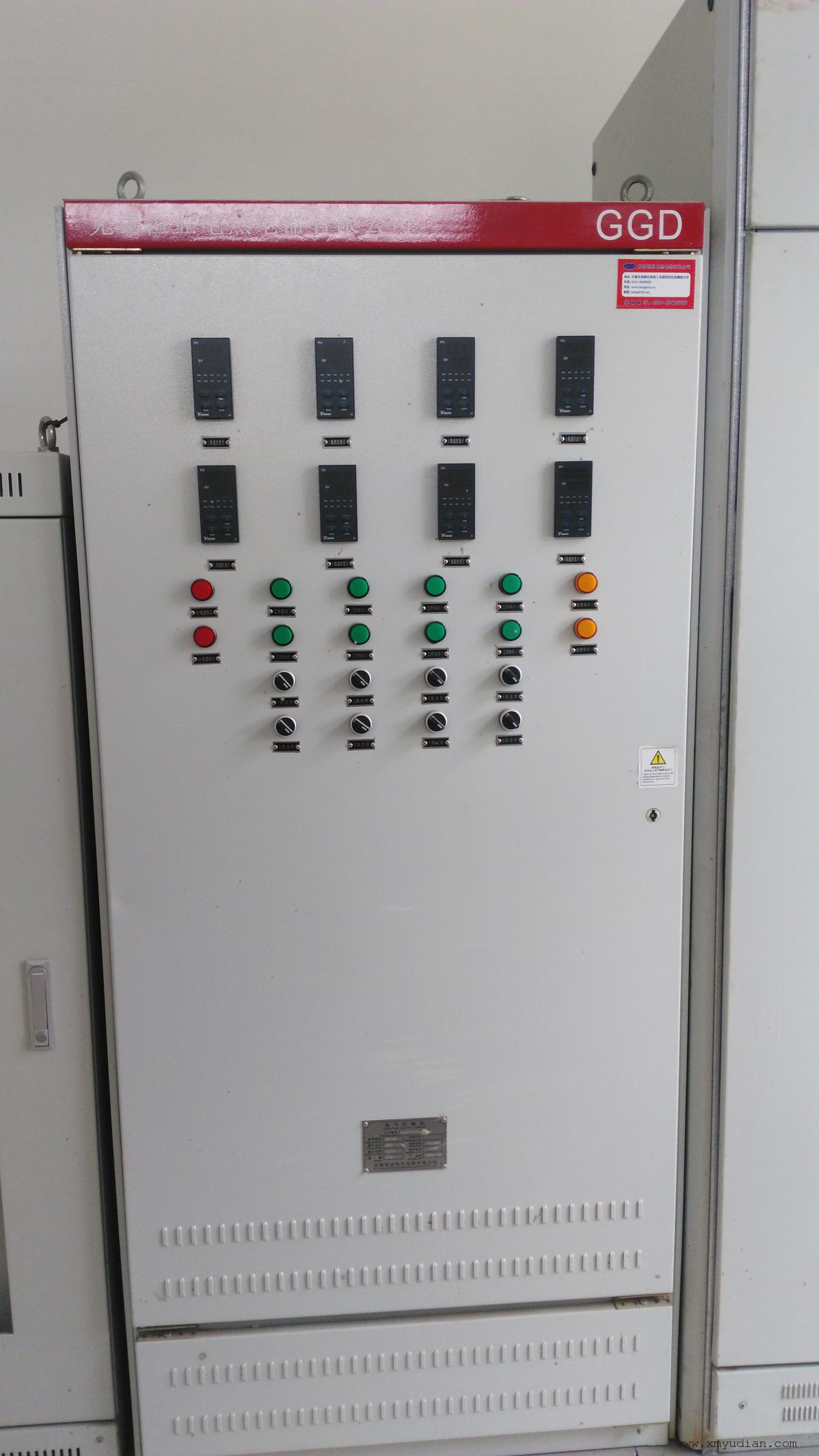

    图3控制柜



    图4控制柜





    参考文献

    [1]宇电AI智能温控器使用说明书. 厦门宇电自动化科技有限公司.版本1994-2017

    [2]马工.电加热器使用操作说明.无锡电加热器有限公司.
