    宇电AI智能温控表对气动喷射器控制应用

    2022-06-17 09:58:52  来源:厦门宇电自动化科技有限公司

    关键词:气动调节阀 手动自整定 喷射器 淀粉


       我公司与王兆国喷射液化技术小组在淀粉糖专用设备设计中应用宇电AI-808A2XL2L2S4全自动智能控制【低压蒸汽(≥0.30Mpa)连续液化气动喷射器】。喷射器是完成淀粉瞬间糊化、液化的关键设备,能否准确的执行工艺参数,对整个生产工艺影响很大。
       公司在消化,吸收国外先进技术的基础上结合国内的实际情况开发出全自动AI智能控制连续液化喷射器,经生产实践检验该设备已达到国内先进水平,并在淀粉行业得到广泛应用。
    以宇电AI-808显示控制仪表为例:
       提供了具有手动自整定模式。方法是设定给定值后,先用手动方式进行调节,等手动调节系统基本稳定后,再在手动状态下启动自整定,这样喷射器的输出将限制在当前手动值+10%及-10%的范围,从而避免了连续液化喷射器不允许阀门大幅度变化现象。连续液化喷射器经2~3次振荡后仪表内部微处理器根据位式控制产生的振荡,分析其周期、幅度及波型、来自动计算出M5、P、T等控制参数后整定结束。连续液化喷射器快速的反应,使手动自整定方式能获得更准确的自整定结果
    总结以上功能选用:
       厦门宇电AI-808A2XL2L2S4增强型人工智能调节器,组成独立的控制系统.自动调整蒸汽流量控制喷射后的温度,使淀粉乳与蒸汽混合更加均匀,使喷射温度保持恒定,并采用计算机集中控制。

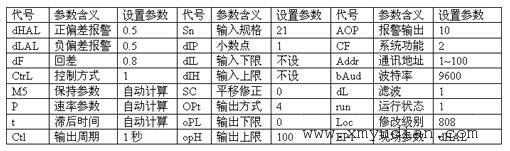

    AI-808A2XL2L2S4调节器参数 V6.5版



    手动自整定:
       第1步:设定给定值
       第2步:按手动/自动切换A/M键切手动
       第3步:先用手动方式进行调节阀门,等手动调节基本稳定后,再在手动状态下启动自整定,按A/M键2秒钟出现“At”字样,此时仪表输出值限制在当前手动值±10%的范围,而不是OPL及OPH定义的范围,从而避免了生产现场不允许阀门大幅度变化的现象。经2~3次振荡后,显示器停止闪动“At”字样即可。此时自整定参数M5、P、t自动计算出控制参数。
       此外,当被控物理量反应快速时,手动自整定方式能获得更准确的自整定效果。
       整个自整定过程5分钟,后自动调整蒸汽流量控制喷射器后的温度,使喷射温度保持恒定,使淀粉乳与蒸汽混合更加均匀,液化完全,提高了淀粉转化率、总干物收率提高、降低了成本、节约能源、增加效益。
       AIFCS上位机软件显示工艺流程图,液化气动喷射器设立了操作平台,可设定给定值,手动/自动切换,手动状态时可设定手动输出值,改变阀门的位置,12个参数同时显示数据、曲线、偏差报警,实时提醒随时出现,实现远距离监控,通讯距离达1200米。
       淀粉连续液化气动喷射器,是酶法淀粉制糖液化的关键设备。广泛应用于味精、酒精、啤酒、柠檬酸、葡萄糖、麦芽糖、麦芽糊精等工业对淀粉进行液化,该设备体积小、效率高、能耗低。应用双酶法淀粉制糖,液化均匀、糖化DE值高,糖液过滤速度快,颜色浅。喷射器适应中温、高温酶制剂。也适用于甘薯、玉米、大米等不同原料的直接法工艺。喷射器已在全国一百多家味精厂、淀粉糖厂使用、液化效果好,经济效益显著。型号有:SLJ?9Ⅱ型:处理淀粉乳4~6M3/时;SLJ?1型:处理淀粉乳8~30M3/时。也可配套辅助设备用于工业生产,是很有发展前途,可望取得较大经济效益的科研和生产设备。

    应用单位:
    1.河南周口味精总厂(味精)
    2.安徽蚌埠柠檬酸厂(柠檬酸)
    3.宜兴协联生物化学(柠檬酸)
    4.江西东风制药厂(青霉素)
    5.山东邹平甘油三(甘油)
    6.江苏凯亨生化集团公司(赖氨酸)
    7.味之素莲花氨基酸公司(缬氨酸)
    8.张家口长城酿造有限公司(酒精)
    9.河北邯郸啤酒饮料总厂(啤酒)
    10.河南睢县活性干酵母厂(活性干酵母)
    11.湖北江陵果葡糖厂(果葡糖浆)
    12.无锡糖果厂(异麦芽寡糖)
    13.上海喔喔食品集团有限公司(高麦芽糖浆)
    14.上海饴糖厂(麦芽糖浆)
    15.天津麦特生物食品工程公司(麦芽糊精)
    16.黑龙江旺豪集团(全糖粉)
    17.河北抚宁淀粉葡萄糖厂(结晶葡萄糖)
    18.吉林公主岭市甜味剂厂(山梨醇)
    19.河南洛阳焦糖色素厂(焦糖色素)等十九个行业四百二十多家单位。
